在電子項目設計和開發中，選擇合適的顯示屏至關重要。7寸TFT液晶屏因其清晰的顯示效果和適中的尺寸，廣泛應用于各種設備中，如平板電腦、便攜式游戲機、智能家居控制面板等。而其26pin接口則是連接和控制液晶屏的重要環節。本文將對7寸TFT液晶屏的26pin接口進行詳細解讀，幫助你全面掌握這一重要組件。

　　1. 什么是TFT液晶屏?

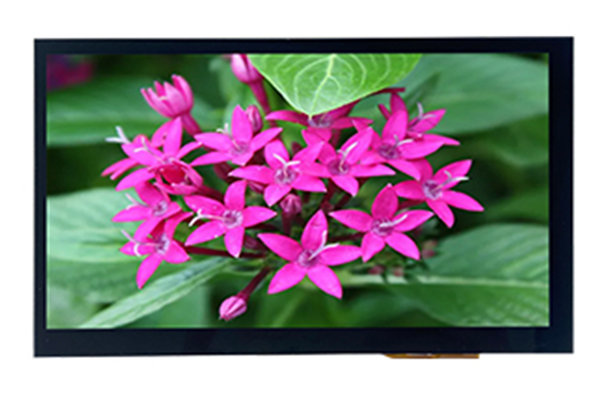

　　TFT(薄膜晶體管)液晶屏是一種在液晶顯示技術中比較常見的顯示面板。相較于傳統的LCD(液晶顯示器)，TFT使用薄膜晶體管控制每一個像素，極大地提升了顯示效果。7寸TFT液晶屏的常用分辨率為800x480、1024x600等，具有更高的響應速度和更豐富的色彩表現。

　　2. 7寸TFT液晶屏的應用領域

　　由于其優異的性能，7寸TFT液晶屏被廣泛應用于諸多領域，包括但不限于：

　　- 消費電子：如智能手機、平板電腦和掌中寶等。

　　- 工業控制：用于各種工業設備的監控和控制面板。

　　- 醫療設備：在醫生的診斷設備和患者監護設備中廣泛使用。

　　- 車載顯示：用于車載導航、影音娛樂及車載信息顯示。

　　3. 26pin接口詳解

　　接下來，我們將深入探討7寸TFT液晶屏的26pin接口。這一接口是連接顯示屏與主控板(如單片機、樹莓派等)的橋梁，控制著數據的傳輸和電源的供應。

　　3.1 接口針腳配置

　　7寸TFT液晶屏的26pin接口通常有以下幾個重要的針腳配置：

　　1. 電源引腳：

　　- VCC：供電輸入，一般為3.3V至5V。

　　- GND：接地，與電源負極連接。

　　2. 數據引腳：

　　- DB0-DB7：8-bit數據總線，用于傳輸圖像數據。

　　- CS(片選)：選擇當前顯示屏，避免多個顯示屏沖突。

　　- WR(寫使能)：控制數據寫入時機，當?shù)碗娖綍r(shí)，數據被寫入。

　　- RD(讀使能)：控制數據讀取，當?shù)碗娖綍r(shí)，顯示屏將數據發送至主控板。

　　3. 控制引腳：

　　- RS(寄存器選擇)：用于選擇命令或數據寄存器。

　　- RST(復位)：用于復位顯示屏，使其恢復到初始狀態。

　　3.2 各個引腳的功能和作用

　　- VCC和GND：確保液晶屏的穩定供電至關重要，不同的液晶屏對電壓的要求可能有所不同，需要注意查看具體的規格書。

　　- DB0-DB7：這些數據引腳運用“并行接口”方式傳輸數據，相比串行傳輸，傳輸速度更快，適合處理大容量的數據。

　　- CS、WR和RD：這些引腳是控制信號，主控板可以通過發送不同的邏輯信號讓液晶屏進行不同的操作。

　　- RS和RST：在初始化液晶屏或者需要重新設置顯示內容時，這兩個引腳便至關重要。

　　4. 如何進行連接與控制

　　在了解了26pin接口的針腳配置和各個引腳的功能后，接下來我們將講述如何實際連接和控制7寸TFT液晶屏。

　　4.1 硬件連接

　　要將7寸TFT液晶屏與主控板(如Arduino、樹莓派等)連接，通常需要以下步驟：

　　1. 準備連接線：確保所有的連接線都在合理的長度之內，以便良好的布局和管理。

　　2. 連接電源引腳：將VCC接到主控板的對應電源端口，GND接到主控板的地線端口。

　　3. 連接數據和控制引腳：按照針腳功能說明，將DB0-DB7、CS、WR、RD、RS和RST接入相應的GPIO引腳。

　　4. 進行簡易測試：在連接完成后，可以編寫簡單的代碼測試液晶屏的顯示效果，確保所有引腳連接正常。

　　4.2 編程控制

　　在完成硬件連接后，編寫程序來控制液晶屏的顯示內容是必不可少的。以下是使用Arduino控制7寸TFT液晶屏的一段簡單示例代碼：

　　```cpp

　　include // 引入液晶顯示庫

　　TFT tft = TFT(cs, dc, rst); //初始化液晶屏

　　void setup() {

　　tft.begin();

　　tft.background(0, 0, 0); // 設置背景顏色

　　tft.stroke(255, 255, 255); // 設置筆畫顏色

　　tft.text("Hello, World!", 10, 10); // 在屏幕上顯示文本

　　}

　　void loop() {

　　// 可以在此添加更多功能

　　}

　　```

　　5. 注意事項

　　在使用7寸TFT液晶屏?xí)r，需要注意以下幾點：

　　1. 電源要求：確保液晶屏所需的電壓匹配，過高或過低的電壓都可能導致屏幕損壞。

　　2. 焊接與連接：連接引腳時要仔細，避免出現短路或虛焊的問題。

　　3. 驅動程序：確保選擇合適的驅動程序，以便更好地發揮液晶屏的性能。

　　4. 溫度與環境：液晶屏通常對溫度和環境敏感，避免在極端環境下使用。

　　在電子產品的設計和開發中，7寸TFT液晶屏及其26pin接口都是至關重要的組成部分。希望本文提供的詳細信息能幫助你更好地理解和使用這一組件，無論是在個人項目，還是在商業應用中。

　　全面掌握7寸TFT液晶屏的使用與特點，將使你的電子設計更加完善和高效，助力你在創新的道路上越走越遠!
