在日益發展的科技時代，液晶屏作為信息顯示的重要組件，廣泛應用于許多電子設備中。而2.4寸TFT液晶屏因其小巧的尺寸、優異的顯示效果，成為了許多便攜式設備中的首選。了解這類液晶屏的端口定義，不僅能夠幫助開發者更好地進行設備設計，也有助于用戶在使用過程中對接線及接口有更深的理解。

　　一、什么是2.4寸TFT液晶屏?

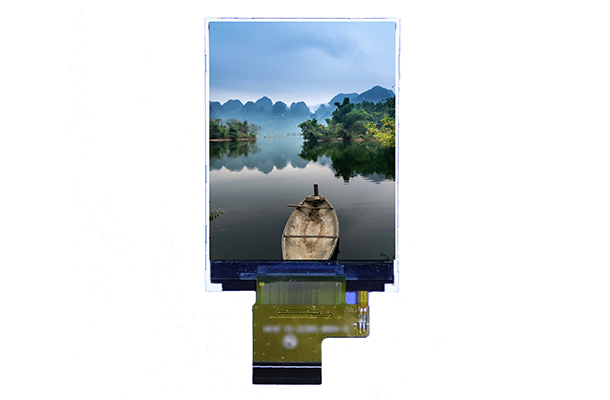

　　2.4寸TFT液晶屏，是指對角線長度為2.4寸(約6.1厘米)的薄膜晶體管液晶顯示器。這種類型的液晶屏由多個像素構成，每個像素都能通過背光源發光，形成圖像。TFT(Thin Film Transistor)技術使得每個像素都能獨立控制，展現出更高的色彩還原度和更快的響應速度。

　　二、2.4寸TFT液晶屏的基本結構

　　2.4寸TFT液晶屏的基本結構主要由顯示面板、背光源、驅動電路、連接端口等幾個部分組成。

　　- 顯示面板：負責成像的核心部件，通常由多個液晶分子構成，液晶的排列決定了光線的通過與否。

　　- 背光源：提供液晶屏所需的光源，常見的背光源有LED和CCFL(冷陰極熒光燈)，在2.4寸液晶屏中，LED背光源的使用較為普遍，能耗低且環保。

　　- 驅動電路：負責將輸入信號轉換為液晶分子可識別的電信號，使得屏幕上的每個像素都能顯示出相應的顏色。

　　- 連接端口：是液晶屏與外部設備連接的主要通道，通常提供電源和信號的輸入通道。

　　三、2.4寸TFT液晶屏的端口定義

　　了解端口的定義和功能對于使用和開發2.4寸TFT液晶屏至關重要。一般來說，2.4寸TFT液晶屏的端口定義主要包括電源端口、數據端口和控制端口。這些端口的具體功能如下：

　　1. 電源端口

　　電源端口用于向液晶屏提供必要的電壓和電流，通常會有多個引腳，分別用于正負極的連接。一般情況下，2.4寸TFT液晶屏的工作電壓通常在3.3V到5V之間，具體取決于屏幕的型號與設計。

　　2. 數據端口

　　數據端口用于傳輸圖像數據，通常采用SPI(串行外設接口)或I2C(Inter-Integrated Circuit)通信協議。通過這些數據端口，主控芯片可以將圖像信息發送給液晶屏，實現圖像的顯示。

　　3. 控制端口

　　控制端口用于接收來自主控芯片的命令。這些命令可以控制屏幕的顯示亮度、對比度、開關等參數。通常，這些端口使用GPIO(通用輸入輸出)接口來實現。

　　四、2.4寸TFT液晶屏的接線示例

　　在實際應用中，合理的接線能夠確保液晶屏的正常工作。以下是一個典型的2.4寸TFT液晶屏的接線示例：

　　- VCC(電源正極)：連接至3.3V-5V電源。

　　- GND(電源負極)：連接至地線。

　　- SCK(時鐘信號)：連接至主控芯片的時鐘端口。

　　- MOSI(主設備輸出從設備輸入)：傳輸數據的主端口。

　　- MISO(主設備輸入從設備輸出)：用于接收數據的從端口。

　　- DC(數據/命令選擇)：切換數據和命令模式。

　　- RST(復位端口)：用于復位液晶屏。

　　合理的接線不僅能夠保證液晶屏的正常工作，也能夠在調試過程中降低故障的發生率。

　　五、2.4寸TFT液晶屏的應用場景

　　因其緊湊的尺寸和高效的性能，2.4寸TFT液晶屏廣泛應用于以下幾個領域：

　　1. 便攜式設備

　　如相機、掌上游戲機、電池驅動的便攜儀器等，2.4寸TFT液晶屏能夠提供清晰的畫面和流暢的操作體驗。

　　2. 智能家居

　　在智能家居設備中，2.4寸TFT液晶屏可以用作控制界面，用戶可以通過屏幕直觀地操作和監控智能設備。

　　3. 汽車行業

　　隨著汽車智能化的發展，2.4寸液晶屏被用作儀表盤或中控顯示屏，提供導航、汽車信息等功能顯示。

　　4. 醫療設備

　　在便攜式醫療設備中，2.4寸TFT液晶屏可用于顯示病人數據，便于醫務人員及時掌握情況。

　　六、選擇合適的2.4寸TFT液晶屏

　　選擇合適的2.4寸TFT液晶屏?xí)r，需要考慮以下幾個因素：

　　- 分辨率：不同分辨率的液晶屏顯示效果不同，選擇適合需求的分辨率至關重要。

　　- 亮度：液晶屏的亮度直接影響顯示的清晰度，常見的亮度范圍從100cd/m2到800cd/m2不等。

　　- 視角：液晶屏的視角范圍關系到圖像的可觀性，通常選擇視角較大的屏幕。

　　- 響應時間：液晶屏的響應時間影響動態畫面的顯示效果，選擇響應時間短的屏幕能確保圖像流暢。

　　2.4寸TFT液晶屏作為現代電子設備的重要組成部分，其端口定義和連接方式是保證其正常工作的關鍵。隨著技術的發展，液晶屏的應用場景也在不斷拓寬，了解其基本結構、端口定義及選擇要點，對于消費者和開發者而言，都顯得尤為重要。

　　了解了這些基本知識，不僅能提升對2.4寸TFT液晶屏的理解，還能有效幫助自己在相關領域的應用與開發，推動科技的進一步創新。
